穿孔法について
RS-200ハイスピード・エアタービンを用いた穿孔法による残留応力測定
試験体や実機に小さな穿孔(ASTMに準拠する)を行い部分的な開放ひずみを測定し残留応力を算出する

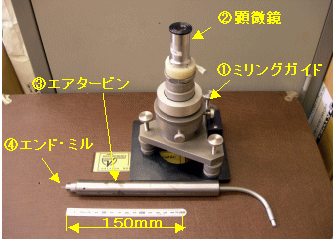

| 穿孔機器解説 | ・ミリングガイド：穿孔時にエアタービンを固定 ・顕微鏡：穿孔位置合わせ ・ハイスピード・エアタービン：MAX300000rpm ・専用エンドミル：φ1.6 |
|---|---|
| エア駆動のメリット | ・タービン回転時の振動が少ない ・作業時の発熱が小さい ・切削時に切粉が留まり難い ・高速回転により安定した穿孔が可能 |

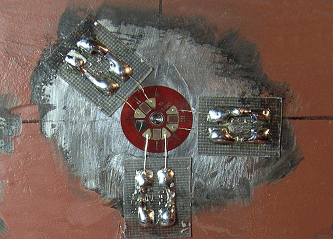

| 穿孔後のゲージ | 穿孔終了後に穿孔径実測および位置の確認 |
|---|

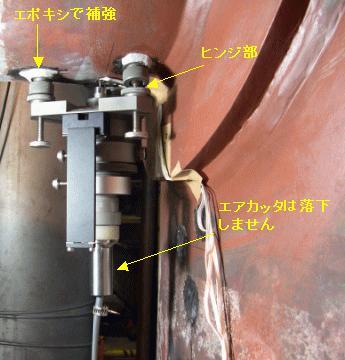

| 特異な状況での穿孔法 | 写真のような天井面などの特異な場所でも固定が可能 実際には機器全体の落下防止などの対策・工夫が必要 |
|---|
