ひずみゲージ貼りおよび各種試験
軸力測定用ボルト

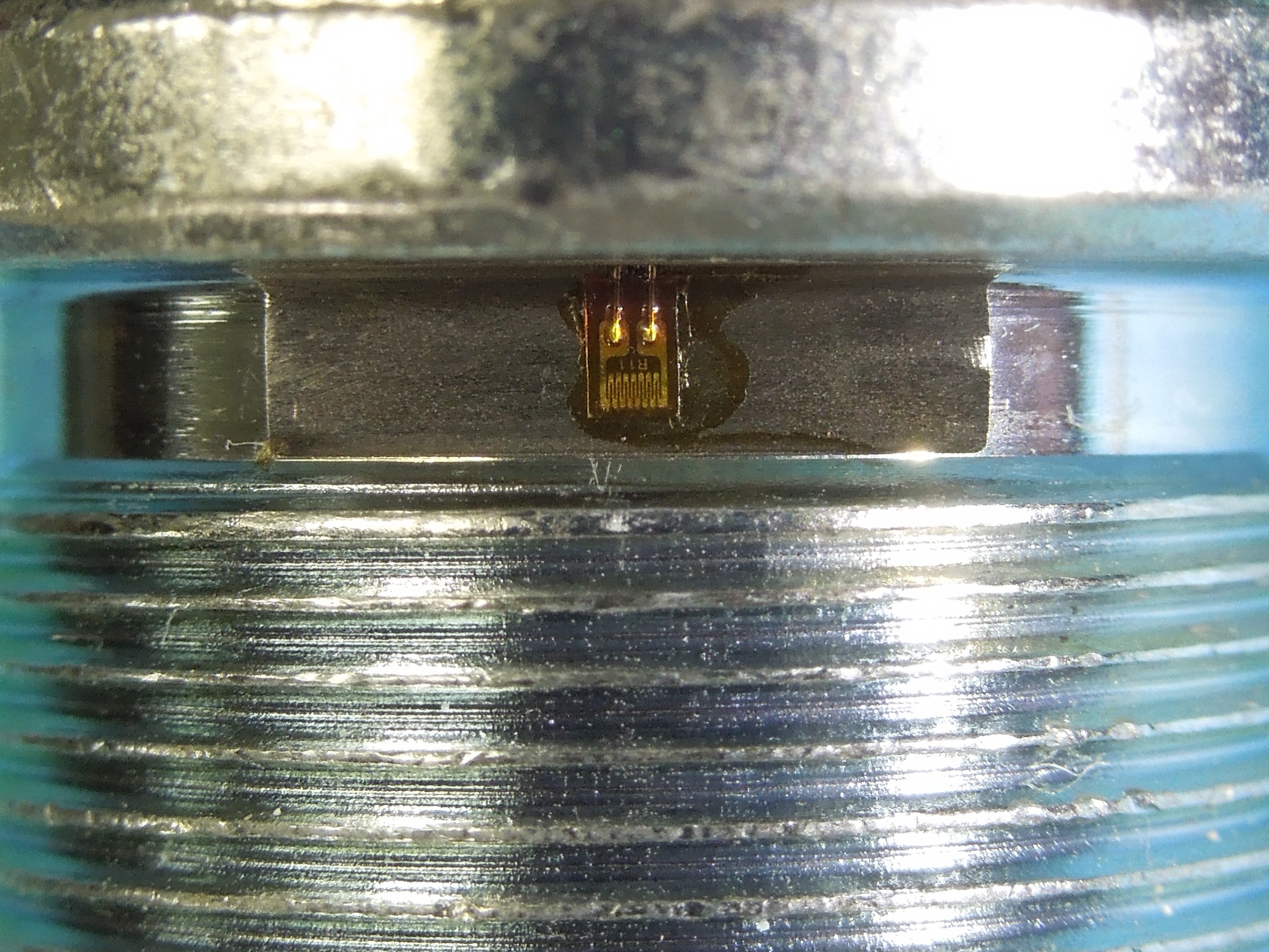

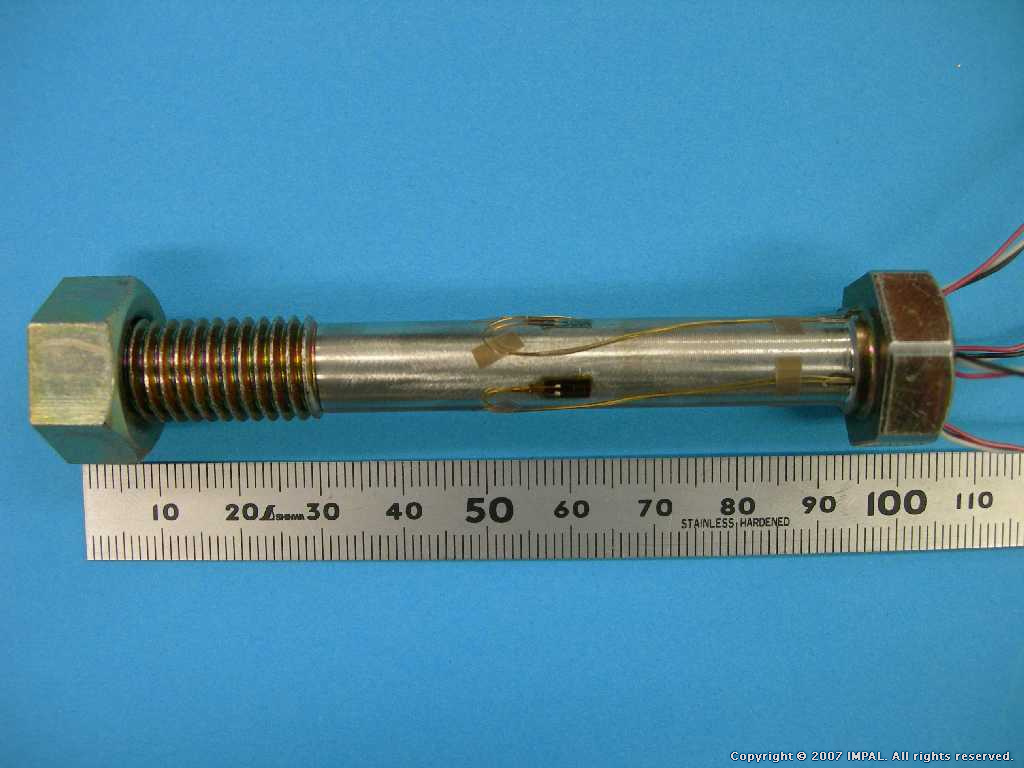

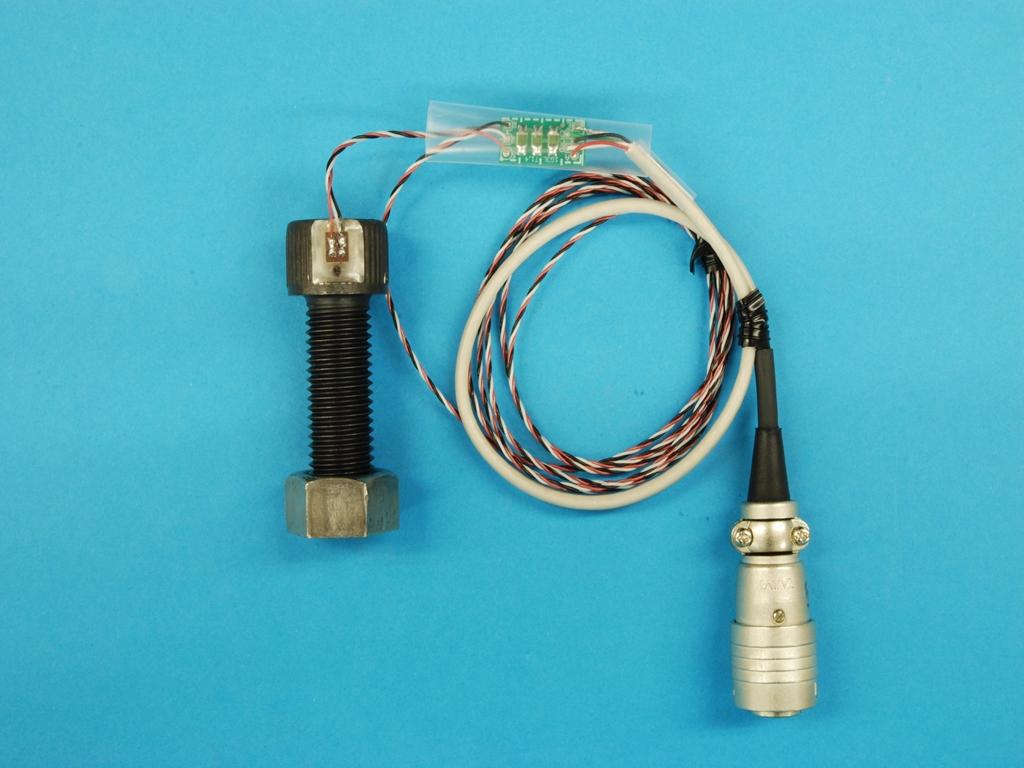

| ゲージ外面貼りモデル |
|---|
| ・断面欠損が大きくても許容される場合対応可能 ・六角ボルトや六角穴付きボルトのどちらにも対応 ・実負荷に見合う荷重値での校正も可能(社内では100kN迄) ・校正治具の設計製作も対応可能 |
| 他社製1Gタイプ内面貼りモデル |
|---|

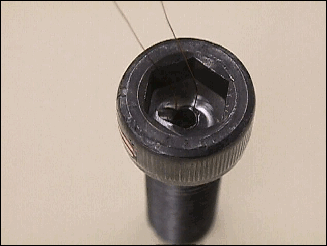

| ・断面欠損の影響が大きい小径ボルトから対応可能 ・指定のボルトにφ2程度穿孔しゲージを内面に貼付 ・六角ボルトや六角穴付きボルトのどちらにも対応 ・実負荷に見合う荷重値での校正も可能(社内では100kN迄) ・校正治具の設計製作も対応可能 |
| 社内製4Gタイプ内面貼りモデル |
|---|
| ・断面欠損の影響が大きい小径ボルトから対応可能 ・指定のボルトにφ2程度穿孔しゲージを内面に貼付 ・1Gタイプより大きな出力が得られる ・4Gのため個々のイニシャル値が得られ管理が容易 ・六角ボルトや六角穴付きボルトのどちらも対応 ・実負荷に見合う荷重値での校正も可能(社内では100kN迄) ・校正治具の設計製作も対応可能 |
試験環境下による選定例
| ひずみゲージ |
|---|
| 使用環境から出力想定値などを考慮して1Gタイプか4Gタイプを判断 |
| 使用温度による接着剤 |
|---|
| 常温：常温硬化型エポキシ 高温：加熱硬化型接着剤 |
| 使用温度によるコーティング処理 |
|---|
| 常温防湿処理：ゴム系コーティング剤や変性シリコンタイプ 高温防湿処理：高温対応コーティング剤 |
| 特殊環境によるコーティング処理 |
|---|
| 機械油がかかるなど短時間の油対策は対応可能 長時間の油対策等は要相談[フロンコーティングなど] |
