ひずみゲージ貼りおよび各種試験
温度特性試験
| ボルトの温度特性試験 |
|---|
| ・製作した軸力ボルトの使用環境下に合わせて温度特性試験が可能 ・測定では熱電対を用いて試験体の温度で管理可能 ・データを収集して[温度-みかけひずみ曲線]をグラフ化 ・150度までの温度特性試験が可能 |
| 変換器や試験体の温度特性試験 |
|---|
| ・使用する環境下に合わせた温度特性試験が可能 ・温度の上限は300度まで可能 ・カプセルゲージなど300度を超える対象は社外にて設備利用での対応 ・校正治具の設計製作も対応可能 |
温度特性試験の選定例
| ひずみゲージ |
|---|
| 試験状況により対応(常温用/高温用/ボルトゲージ等) |
| 使用温度による接着剤 |
|---|
| 常温：瞬間接着剤または常温硬化型エポキシなど 高温：加熱硬化型接着剤 |
| 使用温度によるコーティング |
|---|
| 常温防湿処理：ゴム系コーティング剤や変性シリコンタイプ 高温防湿処理：高温対応コーティング剤 |
| 使用する熱電対 |
|---|
| 試験温度や環境に合わせた材料を選定 |
| 社内恒温槽の最大温度 |
|---|
| 大型の恒温槽：300℃ 小型の恒温槽：250℃ |

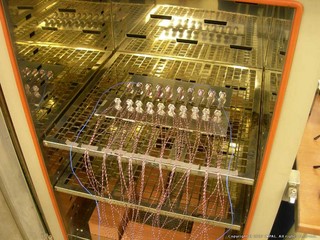

写真ギャラリー
