ひずみゲージ貼りおよび各種試験
材料試験

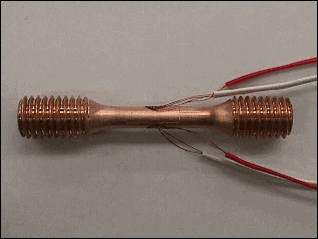

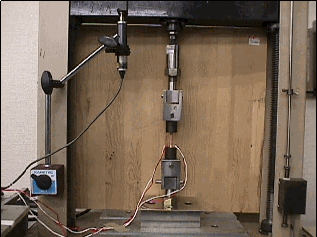

| TP(テストピース)引張試験 |
|---|
| ・金属製からGF(ガラスファイバー)製など各種TPの引張試験に対応可能 ・指定の位置にゲージを貼り付けて試験可能 ・指定の材料から試験片を製作も可能 ・[時間－荷重線図][変位－荷重線図][荷重－ひずみ曲線]をグラフ化 ・校正治具の設計製作も可能 |

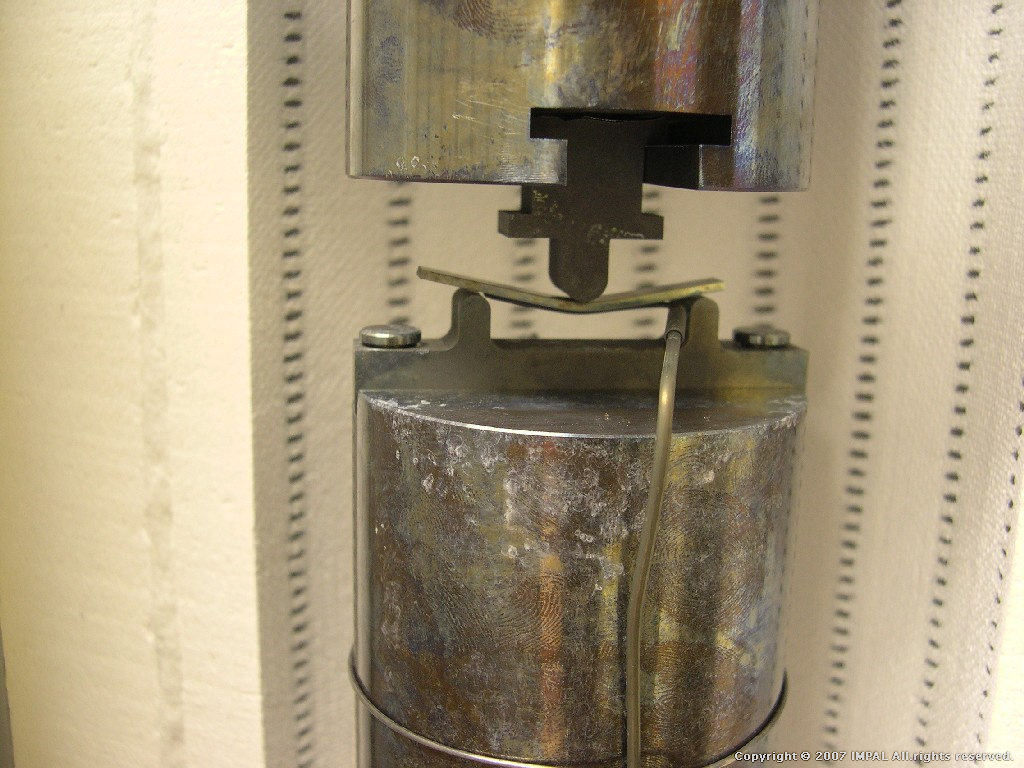

| TP(テストピース)曲げ試験 |
|---|
| ・金属製やGF製などTPの3点/4点曲げ試験が可能 ・ゲージを用いる場合は指定の位置に貼付可能 ・[時間－荷重線図][変位－荷重線図][荷重－ひずみ曲線]をグラフ化 ・ヤング率やポアソン比が算出可能 |
材料試験機の試験条件
| 荷重レンジ(ロードセル) |
|---|
| ～50kgf(≒490N)、～200kgf(≒1960N) ～2000kgf(≒19600N) |
| 変位 |
|---|
| 常温：10㎜等各種あり |
| 試験速度 |
|---|
| 定速：(0.1mm 1.0mm 50.0mm 100.0m)/min 任意：～100.0mm/min |
写真ギャラリー
