●ひずみゲージ貼りおよび、各種試験
3.ボルトゲージ貼り
- ボルト締め付け時の応力管理が可能
- 六角ボルト、六角穴付ボルトのどちらにも対応
- 指定のボルトに2mmの穴をあけ、ゲージを埋め込む
- 指定の張力まで実際に荷重をかけ、荷重校正も可能
- 校正冶具の設計製作に対応
【 例 】
ボルト

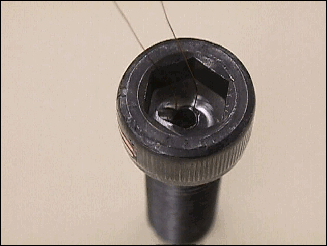

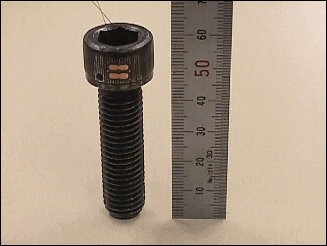

- 六角穴付ボルト(中心に2mmの穴をあける)
常温のみ対応
ゲージ
- 2φ埋め込み専用ゲージ
接着剤
- 常温硬化型接着剤
横からリード線を取り出し、結線、六角レンチにて容易に締め付け可能
※工程はこちらをご覧ください
【 例 】
ボルト

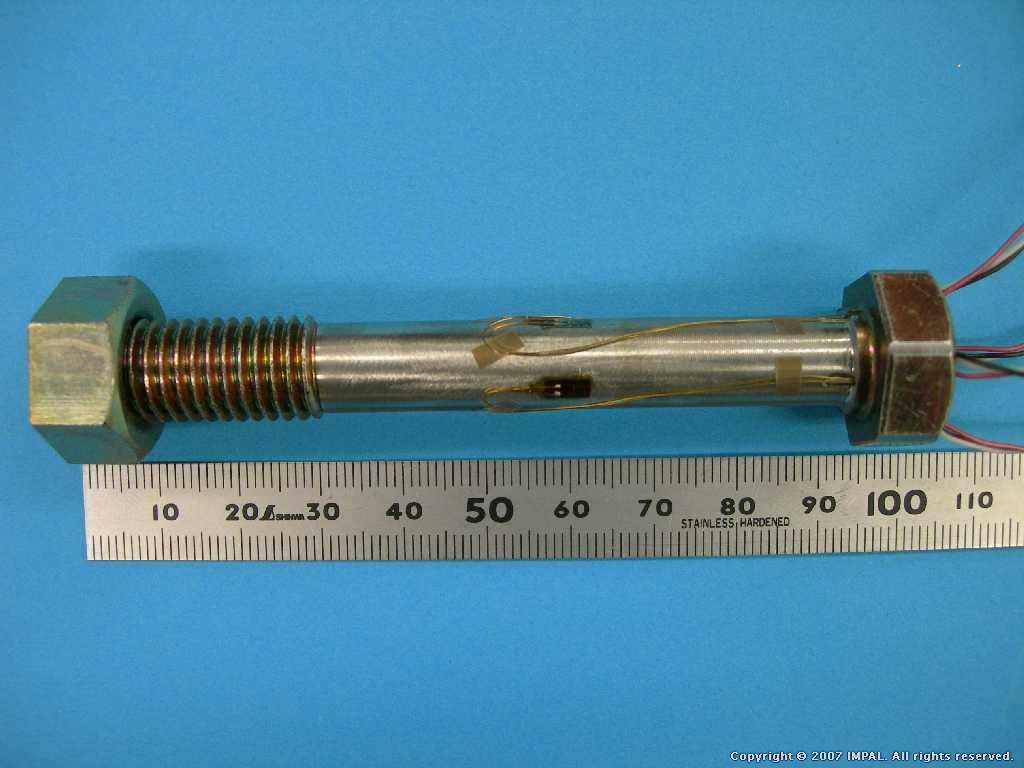

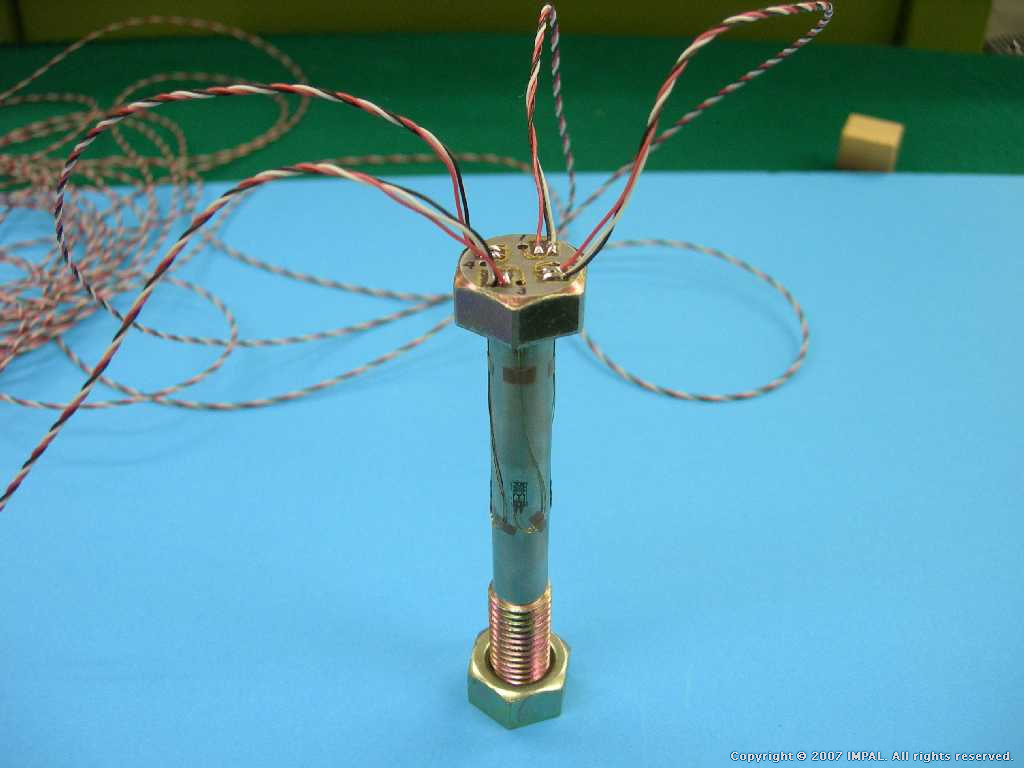

- 六角ボルト(リード線を通す穴をあける)
常温、高温どちらにも対応
ゲージ
- 使用環境により対応
接着剤
- 常温硬化型接着剤
オプションでブリッジアダプタ付きにも出来ます
- 測定器にダイレクト接続可能
- イニシャル値の管理が可能
- BA取り付け位置などは、仕様によって変更可能
ブリッジアダプタ(BA)に関しては(こちら)

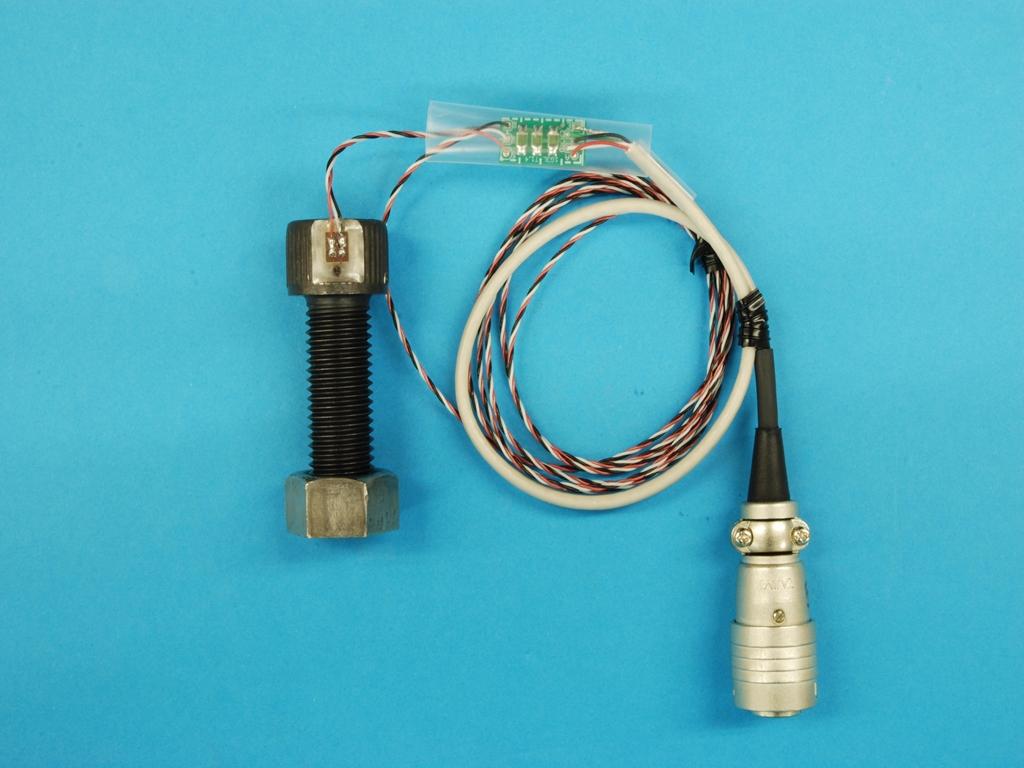

BA付きボルトゲージ
